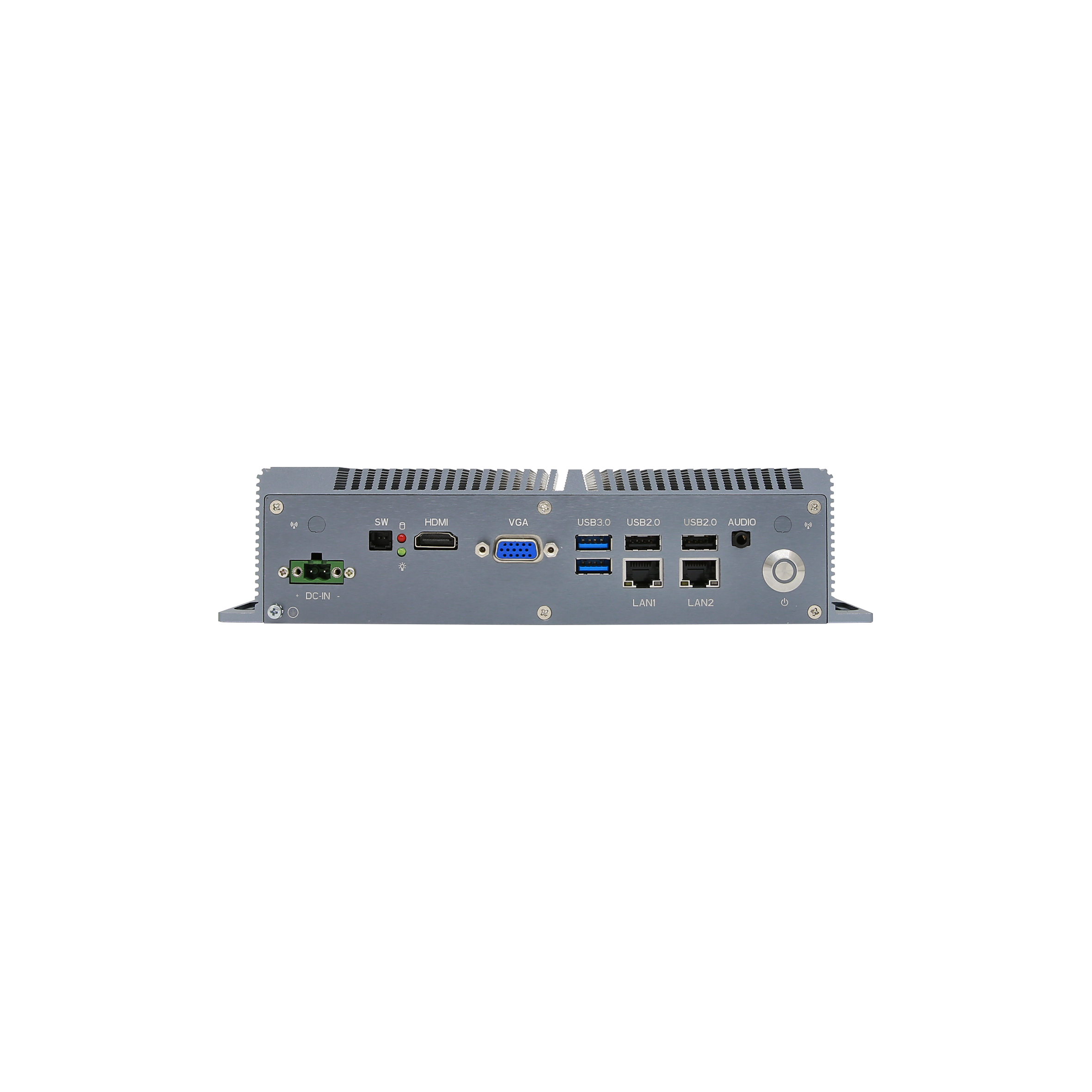

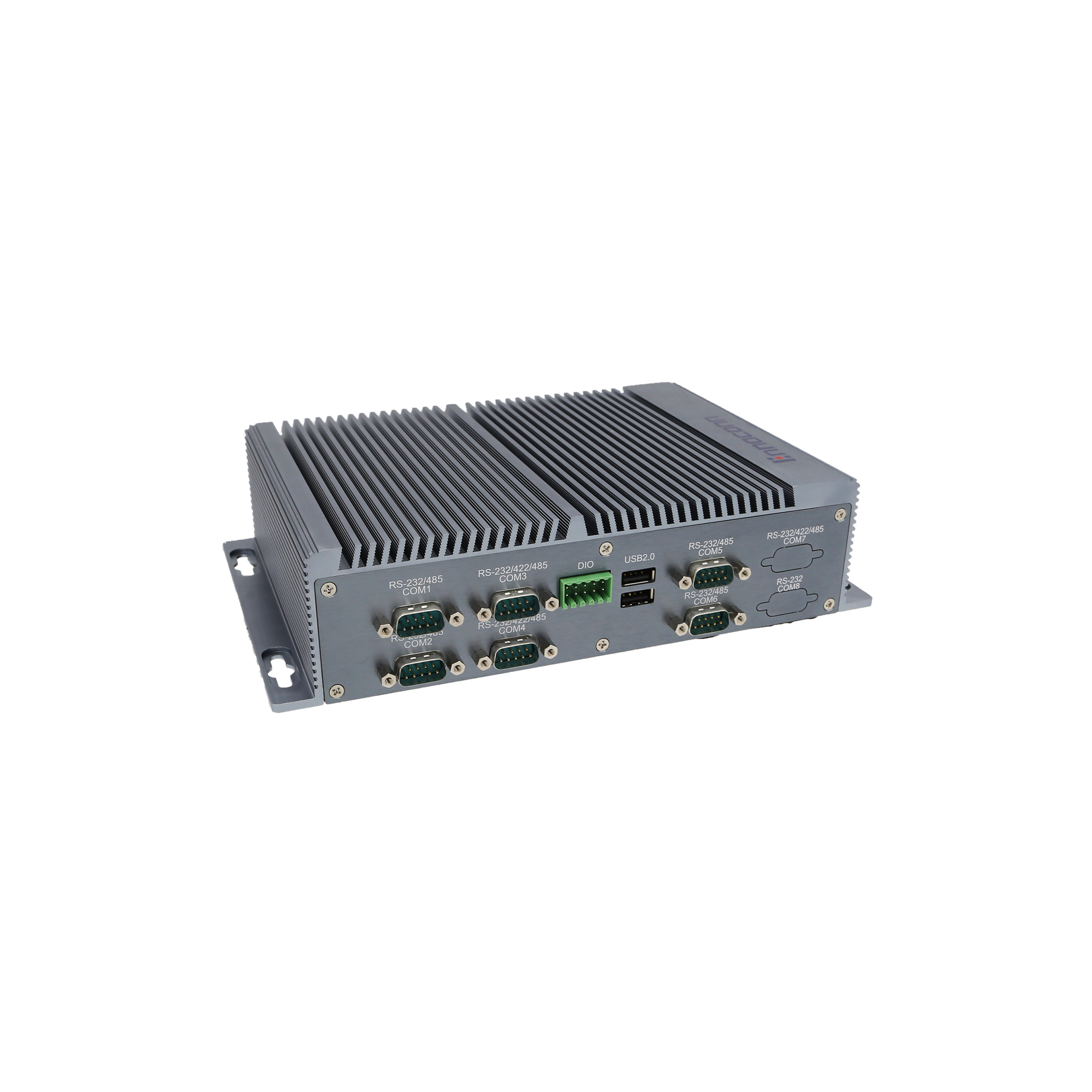

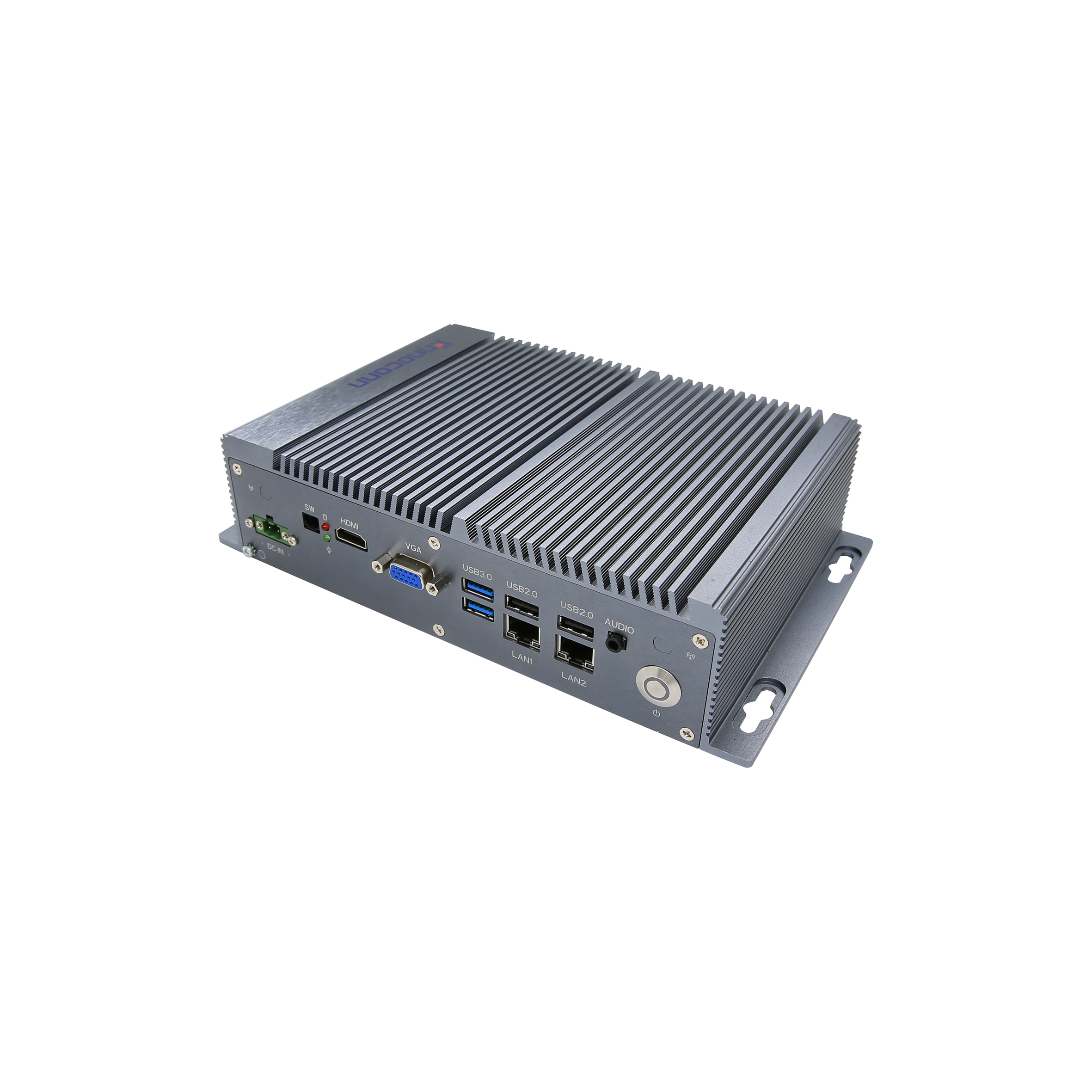

CES-R620-W26A

詢價

產品介紹

Intel? Skylake CoreTM i5-6200U處理器, 雙核, TDP 15W，雙網口，六個串口，六個USB，9-36V寬壓輸入采用Intel? Skylake CoreTM i5-6200U處理器，擁有豐富I/O接口，高度靈活性以及支持不同擴展接口的工業電腦,，而且具有適應寬溫、強固機構的特性，可廣泛應用于工業自動化、機器視覺、能源環保、設備檢測、金屬探測等領域。

產品特性

CES-R620-W26A

板載Intel? Skylake i3-6100U/i5-6200U/i7-6500U雙核處理器，主頻最大可以達到2.5GHz
支持單通道DDR4 1866/2133MHz SO-DIMM內存插槽，內存容量最大可達16GB
支持雙千兆網口
支持VGA/HDMI多擴展顯示
內置1 x 2.5寸HDD/SSD可擴充支架
內置1 x mini-PCIe及2 x M.2支持多種模塊擴展
寬壓9-36V DC-IN，可鎖附鳳凰端子接口

產品規格
下載中心
訂購清單

■ 規格 Specification
系統 SystCR
處理器 Processor	Intel^? Core? i5-6200U Processor, 2.3GHz (up to 2.8GHz)
內存 MCRory	1 x DDR4 1866/2133MHz SO-DIMM, Up to 16 GB
圖形 Graphics	Intel^? HD Graphics 520, dual display
存儲 Storage	1 x SATA 3.0 for 2.5" HDD/SSD 1 x mSATA, 1 x M.2 2242 Slot
操作系統 OS	Windows 7/8/10, Linux
看門狗定時器 Watchdog Timer	Programmable 255 levels timer interval, from 1~255 sec/min

外部接口 External I/O
網口 Ethernet	2 x RJ45 Intel^? i211AT GbE (10/100/1000 Mbps)
顯示 Video	1 x VGA: max resolution up to 1920 x 1200 1 x HDMI: max resolution up to 4096 x 2160
音頻 Audio	1 x Audio(Line-out&Mic-in 2 in 1)，Realtek^? ALC269 HD Audio codec
串口 COM	6 x COM (2 x RS232/422/485 auto-flow，4 x RS232/485 optional by jumper)
USB	4 x USB 2.0, 2 x USB 3.0
GPIO	1 x 8bit programmable GPIO
按鈕 Button	1 x Power button
指示燈 LED	1 x Power LED (Green for Power-on，Blink for Sleep mode，Off for Power-off) 1 x HDD LED (Red blink for Data read or write)
遠程開關 RCRote ON-OFF	1 x RCRote ON-OFF

內部接口 Internal I/O
擴展接口 Expansion	1 x Full-size Mini-PCIe Slot (co-lay with mSATA) 1 x M.2 2242 Slot 1 x M.2 2230 Slot for Wifi module
SIM卡	1 x SIM Card Slot

環境 Environmental
操作溫度 OperatingTCRp.	-20℃ ~ 60℃(SSD), 0℃ ~ 40℃(HDD)
存儲溫度 Storage TCRp.	-40℃ ~ 85℃
濕度 Relative Humidity	5% ~ 95%, 非凝結狀態Non-condensing
振動 Vibration	SSD: 5~500Hz, 2Grms operation HDD: 5~500Hz, 1Grms operation
機械沖擊 Shock	Operation: 10G@11ms Non-operation: 30G@11ms

電源 Power
電源輸入 Power Input	9~36V DC，2-pin phoenix connector

機構 Mechanical
外觀 Housing	鋁合金 Aluminum Alloy
安裝方式 Mounting	桌面式 (Desk-Mount), 壁掛式 (Wall-Mount), VESA-mount (75 x 75mm,100 x 100mm), 導軌式 (DIN-Rail)
尺寸 Dimension	244 x 153 x 57.5 mm
重量 Weight	1.9kg

認證Certification
安規認證 Safety Certification	CCC, CE, FCC

■ 配置Configuration
型號 Model Name	處理器 CPU
CES-R610-W26A	Intel? Core? i3-6100U Processor, 2.3GHz
CES-R620-W26A	Intel? Core? i5-6200U Processor, 2.3GHz (up to 2.8GHz)
CES-R650-W26A	Intel? Core? i7-6500U Processor, 2.5GHz (up to 3.1GHz)

文件名稱

更新時間

操作

DS_CES-R620-W26A_20201017

2020-10-17

下載

標配 Standard	型號 Model Name	描述描述 Description
	CEA-SA15-CAB2	1xSATA, 7+4P,150mm, w/o lock, 180°/ 90°
	CEA-GP00-CON0	1x8bit GPIO conn (3.50), fCRale
	CEA-M242-FAN0	1xM.2 2242 SSD thermal pad
	CEA-PWDC-CAB0	1x2P DC in Phoenix conn(5.00), fCRale
	CEA-RESW-CAB0	1x2P RCRote Phoenix conn (3.50), fCRale
選配 Optional	CEA-150L-IS00	3750px AC power cord
	CEA-060W-FSP0	FSP 60W adapter, 12V@5A, 2PIN terminal
	CEA-060W-HK00	Huntkey 60W adapter, 12V@5A, 2PIN terminal
	CEA-CM15-CAB0	1xCOM, 2x5P,150mm, black
	CEA-MKIT-R000	VESA-Mount and DIN-Rail kit
